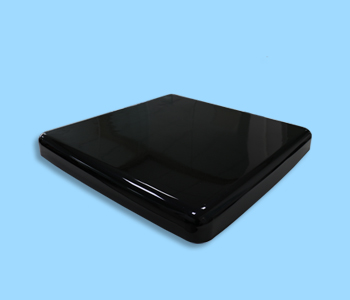

5G全频段12端口车载测向主被动一体天线
详细技术参数
电气指标 | ||||
第一部分 | 全向收发 | |||
频率范围-MHz | 703～960 | 1710～2690 | 3300～3600 | 4800～5000 |
带宽-MHz | 257 | 980 | 300 | 200 |
极化方式 | 垂直 | |||
增益-dBi | 6 | 7 | 8 | 8 |
输入阻抗-Ω | 50 | |||
电压驻波比 | ≤2 | |||
最大功率-W | 200 | |||
通道分布 | 通道一：LTE for 1920-2690MHz 通道二：LTE for 869-960&1710-2170MHz 通道三：5G NR for 703-960&1710-2690&3300-3600MHz 通道四：5G NR for 2496-2690&3300-3600&4800-5000MHz | |||
引线规格 | 4米 5D-FB黑色线缆 | |||
连接器 | 4-NJ | |||
第二部分 | 测向接收 | |||
频率范围-MHz | 703～960 | 1710～2690 | 3300～3800 | 4400～5000 |
带宽-MHz | 257 | 980 | 500 | 600 |
极化方式 | 水平 | |||
增益-dBi | 7 | 8 | 9 | 10 |
波瓣宽度-° | H:55 E:60 | H:55 E:60 | H:50 E:40 | H:50 E:30 |
输入阻抗-Ω | 50 | |||
电压驻波比 | ≤2 | |||
最大功率-W | 50 | |||
通道分布 | 前、后、左、右四个方向均支持 703-960&1710-2690&3300-3800&4400-5000MHz | |||
引线规格 | 4米 LMR200黑色线缆 | |||
连接器 | 4-NJ | |||
第三部分 | 全向被动下行 | |||
频率范围-MHz | 703～960 | 1710～2690 | 3300～3800 | 4400～5000 |
带宽-MHz | 257 | 980 | 900 | 600 |
极化方式 | 垂直 | |||
增益-dBi | 3 | 4 | 4.5 | 5 |
波瓣宽度-° | H:360 E:55 | H:360 E:50 | H:360 E:40 | H:360 E:30 |
输入阻抗-Ω | 50 | |||
电压驻波比 | ≤2 | |||
最大功率-W | 50 | |||
通道分布 | 四个通道均支持 703-960&1710-2690&3300-3800&4400-5000MHz | |||
引线规格 | 4米 LMR200黑色线缆 | |||
连接器 | 4-NJ | |||
机械与环境指标 | ||||
天线外罩颜色 | 黑色 | |||
天线外罩材料 | ABS | |||
天线尺寸-MM | 800×800×95 | |||
天线重量-KG | 约15 | |||
工作温度-℃ | -40～60 | |||
存储温度-℃ | -55～85 | |||
相对湿度-% | 5～95 | |||
抗风强度-M/S | 60 | |||
安装方式 | 磁吸盘吸附在金属车顶上，吸盘高度可调 | |||
