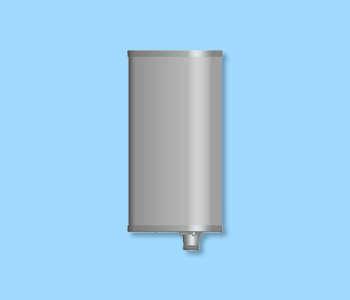

65°双极化扇区板状天线
详细技术参数
电气指标 | FTD-0825SH0912DP65A | ||
频率范围-MHz | 820～960 | 1710～2200 | 2200～2500 |
极化方式 | ±45° | ||
增益-dBi | 2×9 | 2×11 | 2×11.5 |
电下倾角-° | 0 | ||
半功率波瓣宽度-° | H:65 E:60 | H:68 E:38 | H:60 E:30 |
第一上旁瓣抑制-dB | N/A | ||
交叉极化率-dB | ≥15（±60°≥10） | ||
三阶无源交调-dBc | ≤-150dBc（2×43dBm载波） | ||
端口隔离度-dB | ≥25 | ≥25 | ≥20 |
前后比-dB | ≥25 | ||
输入阻抗-Ω | 50 | ||
电压驻波比 | ≤1.5 | ||
最大功率-W | 200 | ||
雷电保护 | 直流接地 | ||
机械及环境指标 | |||
接头类型 | 2×N 阴头 | ||
接头位置 | 底部 | ||
天线尺寸-MM | 约650×280×85 | ||
天线重量-KG | 约5.8 | ||
天线罩材料 | 防紫外UPVC | ||
天线罩颜色 | 灰色 | ||
机械可调倾角-° | 0～10 | ||
工作温度-℃ | -40～60 | ||
相对湿度-% | 5～95 | ||
极限风速-M/S | 60 | ||
安装方式 | 抱杆（Φ50～75MM） | ||
