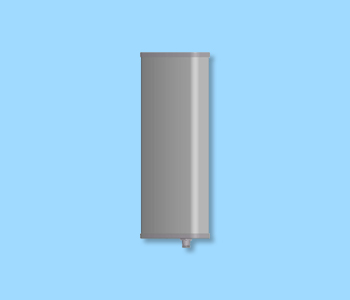

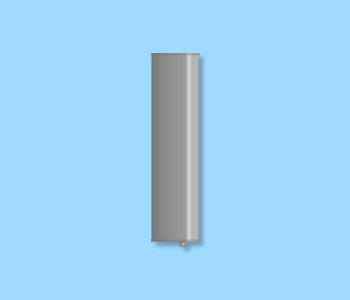

90°双极化扇区板状天线
详细技术参数
电气指标 | FTD-1721SH17DP90A |
频率范围-MHz | 1710～1880/1850～1990/1920～2170 |
极化方式 | ±45° |
增益-dBi | 2×16.5/2×16.5/2×17 |
电下倾角-° | 0 |
半功率波瓣宽度-° | H:90 E:7/H:88 E:6/H:85 E:5.5 |
第一上旁瓣抑制-dB | N/A |
隔离度-dB | ≥28 |
前后比-dB | ≥23 |
输入阻抗-Ω | 50 |
电压驻波比 | ≤1.5 |
交叉极化鉴别率-dB | ≥15（±60°≥10） |
三阶无源交调-dBc | ≤-150dBc（2×43dBm载波） |
最大功率-W | 300 |
雷电保护 | 直流接地 |
机械及环境指标 | |
接头类型 | 2×N 阴头 |
接头位置 | 底部 |
天线尺寸-MM | 约1320×160×80 |
天线重量-KG | 约7.3 |
天线罩材料 | 防紫外UPVC |
天线罩颜色 | 灰色 |
机械可调倾角-° | 0～12 |
工作温度-℃ | -40～60 |
存储温度-℃ | -55～85 |
相对湿度-% | 5～95 |
极限风速-M/S | 60 |
安装方式 | 抱杆【Φ50～75】 |
