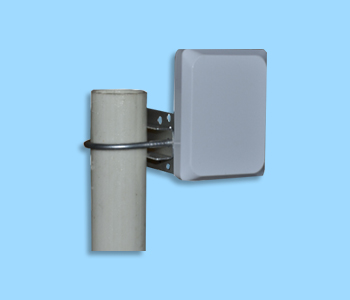

垂直/水平双极化定向平板天线

垂直/水平双极化定向平板天线

应用：

● 频率：5150～5850 MHz

● 5.15～5.85GHz WLAN/WiFi/ISM/UNII系统

● 点对点，点对多点，无线数字与图像传输

● 无线桥接，网桥天线，支持IEEE802.11a,n

特点：

● 频带宽，驻波低，增益高，前后比大，隔离度好

● 垂直/水平双极化运行，半功率波瓣宽度小，方向性强

● 防水设计，结构牢固，ABS外罩，防腐蚀，抗老化

● 体积小，重量轻，预留主板安装腔位置

文档下载产品咨询

详细技术参数

电气指标

FTD-5158PB18VH18K

频率范围-MHz

5150～5850

极化方式

垂直/水平

增益-dBi

18

电下倾角-°

0

半功率波瓣宽度-°

水平面:18     垂直面:18

端口隔离度-dB

≥25

前后比-dB

≥25

输入阻抗-Ω

50

电压驻波比

≤2.0

最大功率-W

50

雷电保护

直流接地


机械及环境指标

接头类型

2×MMCXJW或用户指定

接头位置

背部

引线长度-CM

20CM或用户指定

天线尺寸-MM

约250×250×25

天线重量-KG

约1.2

天线罩材料

防紫外ABS

天线罩颜色

白色

主板安装腔

用户自备

机械可调倾角-°

用户自备

工作温度-℃

-40～60

存储温度-℃

-55～85

相对湿度-%

5～95

安装方式

用户自备
